网络配线架打线方法详细图解

[复制链接]
发表于 2020-2-14 07:21:27 | 显示全部楼层 |阅读模式
配线架用途主要是用以在局端对前端信息点进行管理的模块化的设备。前端的信息点线缆(超5类或者6类线)进入设备间后首先进入配线架,将线打在配线架的模块上,然后用跳线连接配线架与交换机。总体来说,配线架是用来管理的设备。那么配线架怎么来打线呢,请看下面的操作步骤。
  一、准备:网络配线架,网线,剥线刀,单对110打线刀,扎带。
  二、步骤:

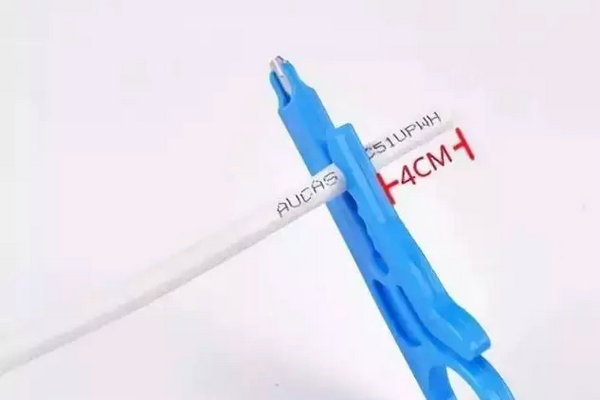

  1.将网线放入剥线刀口,预留40MM长度。

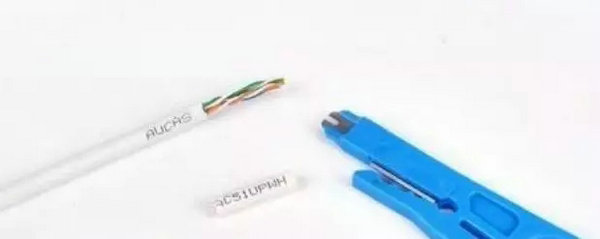

  2.旋转剥线刀剪开外皮。

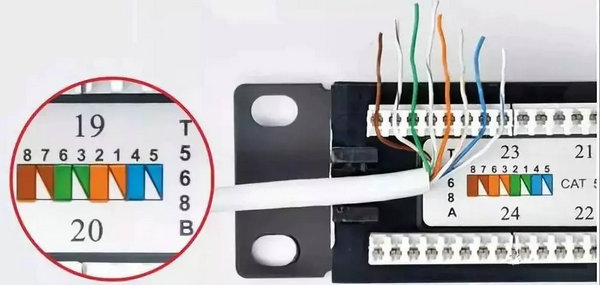

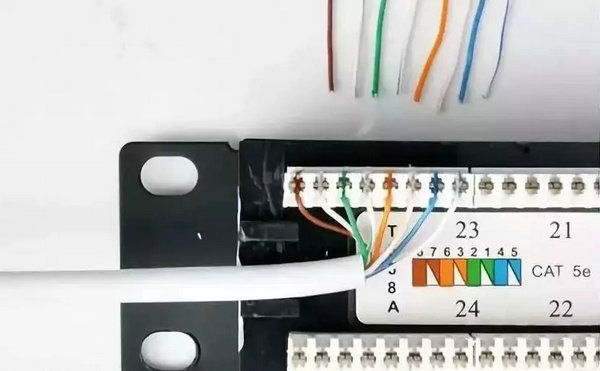

  3.把网线按国际常规标准线序T568B卡入打线夹。

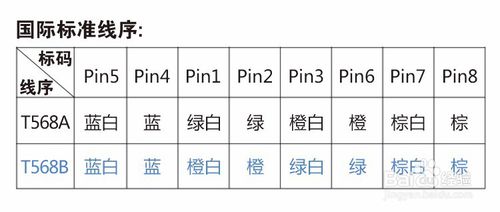

  T568B线序见下图,一般在配线架上都有标注,注意和水晶头的B型打法是不一样的,不要搞混。

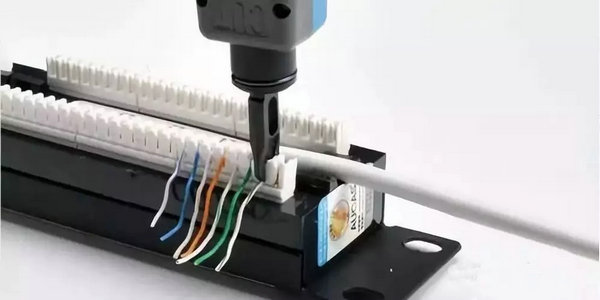

  4.用打线刀把网线压接并剪切好。

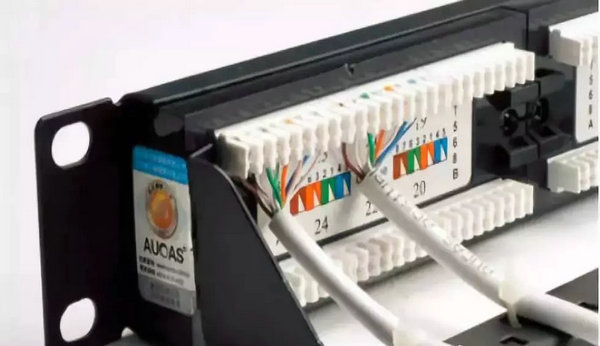

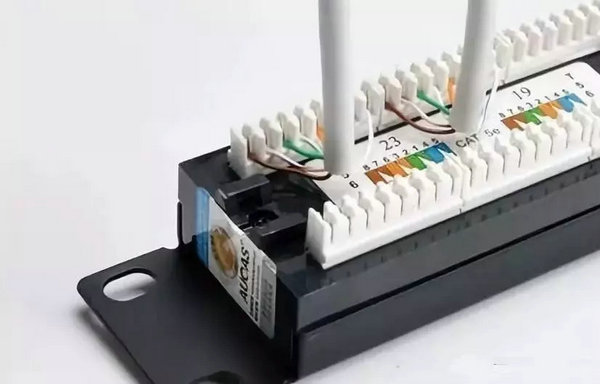

  5.完成打线如图。
  6.再按如上顺序压制好另一条网线。
  7.用扎带把网线固定在托线架上。

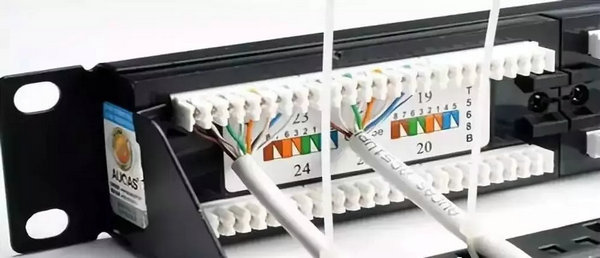

  8.剪掉多余扎带,完成打线如下图。

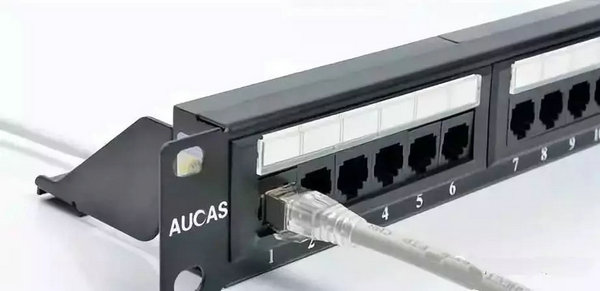

  9.最终效果如下图。
  注意一般配线架后面都有明确的标签,要准确对照国际线序的正确顺序接线。
